基于PLC的TPM设备管理系统的网络结构

设备管理系统整个网络构架用两层网络结构方式组建，即接入层和核心层。按功能分为五部分：网外（局域网外）便携管理，防火墙，数据处理，主站（管理工作站），基站（车间工作站，即子网）。

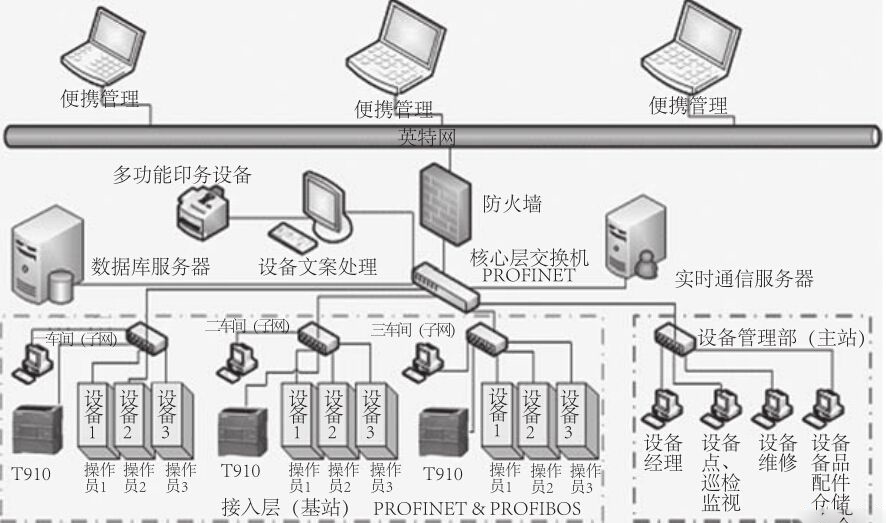

图1  基于PLC的TPM设备管理系统的网络结构

各车间工作站处于第二层——接入层，每个基站用一台PLC服务器 ，通过PROFINET&PROFIBUS与设备控制器或采集卡等客户端由一台交换机相连，组成一个子网（基站）。基站服务器把数据通过PROFINET上传到主站实时通信服务器，由该服务器作筛选备份和刷新。

主站服务器与管理工作组同级，处于核心层一层，便于实时快速处理大量的数据和事务。数据处理中心专门设置一台实时通信服务器用来转存和交换子网上传的实时数据，把需要备份的数据传送到数据库服务器保存，供授权用户浏览、处理。不需要备份的，如机台生产内容数据，通过实时通信服务器转播，以便子网间的工作互访。让各车间实时动态了解生产状况，作好下一环节的生产安排和维修预案的实施。

设备管理局域网通过防火墙与英特网相连，在防火墙上设置网络访问权限，第二层网络禁止访问非设备管理相关类型的外网站点。设备管理系统网络模型如图1。网外便携管理给二层以上管理层和设备文案处理员提供便携通道，他们可以在外网上通过访问权限进入单位设备管理系统作业，以便他们外出时能及时处理设备相关的一些应急问题。
